69系列落地铣镗床

阅读:24753 字体:大中小

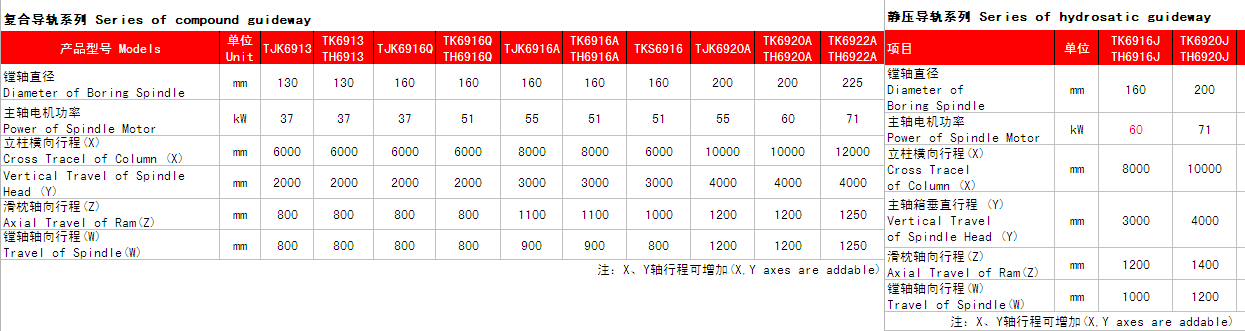

产品型号	单位	滚滑复合结构系列					高速线轨结构系列		闭式静压结构系列
产品型号	单位	TK6913	TK6916C	TK6916A	TK6920A	TK6922A	TKS6916	TKS6920	TK6916J	TK6920J	TK6922J	TK6926	KFB325
镗轴直径	mm	130	160	160	200	225	160	200	160	200	225	260	325
主轴电机功率	kW	37	44	58	58	81	58	71	58	81	81	129	141
立柱横向行程(X)	mm	4000-30000	4000-30000	4000-30000	6000-30000	6000-30000	4000-30000	6000-30000	4000-30000	6000-30000	6000-30000	8000-30000	8000-30000
主轴箱垂直行程 (Y)	mm	2000-3000	2000-4000	3000-5000	3000-5000	4000-6000	3000-4500	4000-6000	3000-5000	3000-5000	4000-6000	5000-7000	7000-10000
滑枕轴向行程(Z)	mm	800	800	1100/1200	1200	1250	1000	1500	1000/1200	1200	1400	1800	2000
镗轴轴向行程(W)	mm	800	800	900/1200	1200	1250	800	1000	1200	1200	1200	1600	1800

      该系列机床性能优良，加工工艺范围广泛，一次装夹可完成钻孔、扩孔、镗孔、切沟槽以及平面的铣削加工。既可加工坐标精度较高的孔系，也可加工大直径孔系。
      选配多种特殊附件，如：自动刀库系统，切削液外冷、内冷系统等能进一步扩大机床的加工工艺范围。
      与数控回转工作台及AC摆头等选配附件配合使用，能实现五轴联动加工。
